編輯：格雷希爾快速接頭

客戶要求：熱交換器通冷卻液測試，現需要采購8個快速接頭用于一進一出通冷卻液，測試壓力為5Bar，流量為500L/min。要求盡量對測試管件不要造成刮傷，接頭尾部流體孔需要是凸緣管，方便后面接軟管。

格雷希爾工程師內部從以下幾點討論方案：

1、測試管口尺寸比較大，客戶想用無損連接方案，雖然常規款的G70P-D系列無損大口徑凸緣管快速接頭可以滿足尺寸問題，但測試壓力只能達到2Bar，因此不適用；

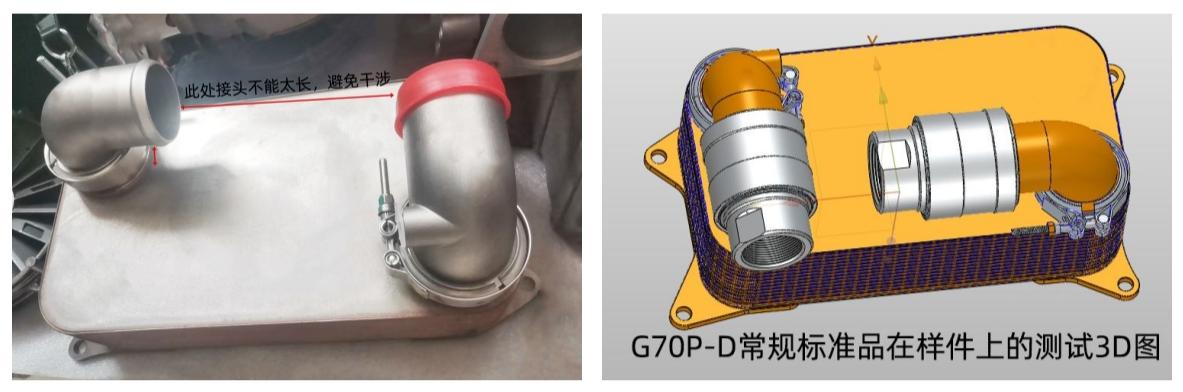

2、兩個管口的距離相距比較近，從客戶那里了解到的尺寸，且尾部流體口還需用凸緣管口，整個接頭的長度很顯然用常規標準品存在一定的位置干涉（如圖所示）。

定制化方案的核心方向探討：

基于以上兩點關鍵挑戰（高壓 & 空間限制），G70P-D 系列的設計初衷是無損連接大口徑管件，其密封結構和鎖緊機構主要針對低壓應用，我們一致認為標準品無法滿足此項目需求，我們可以在G70P-D的基礎上進行進行一下幾點小幅度定制：

1、 爪牙部分使用不銹鋼嵌套爪牙，內嵌PEEK高分子工程塑料爪牙，使其能夠滿足≥5Bar 的壓力要求，還可以避免管口出現刮傷問題。

2、采用更耐壓的密封圈，確保在5Bar下無泄漏且不會因壓力導致擠出失效。

3、增加關鍵受力部件的壁厚，優化鎖緊角度和接觸面積，確保在5Bar下鎖緊牢固，無滑脫風險。

 4、客戶要求尾部凸緣管連接，我們?cè)贕70P-D系列不受空間限制的基礎上將其尾部的內螺紋流體孔改成凸緣管流體孔。
