編輯：格雷希爾GripSeal快速接頭

　　客戶需求概述：

　　格雷希爾工程師方案討論：

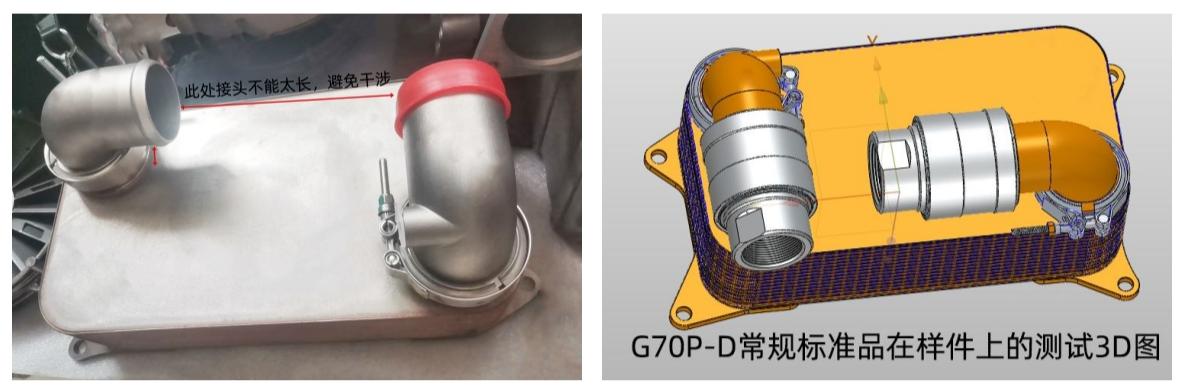

　　根據客戶提供的3D圖紙和實物圖片，分析客戶提供的需求概述，標準品G70P-D系列無損大口徑快速接頭在這個應用中存在以下兩點局限：

　　1、壓力不足： G70P-D系列設計用于低壓(≤2 Bar)，無法滿足5 Bar測試壓力要求。

　　2、空間干涉： 客戶提供的管口間距較小，且要求尾部為凸緣管接口，使用常規標準品長度可能會導致位置干涉

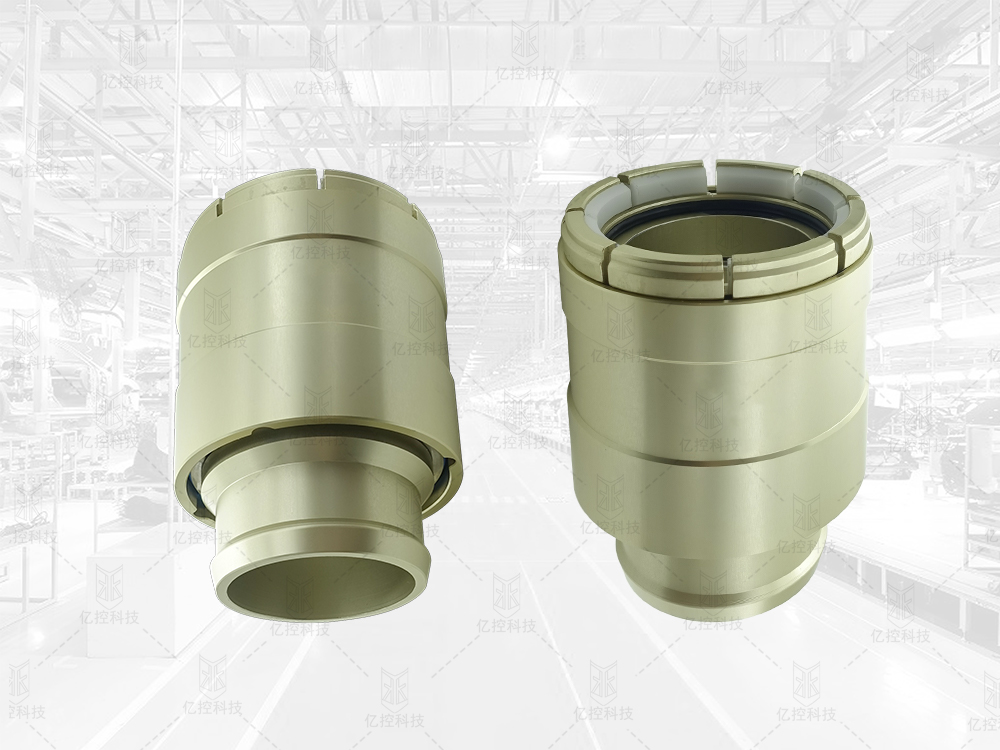

　　鑒于標準品無法滿足≥5 Bar壓力和緊湊空間的需求，我們?cè)贕70P-D系列基礎上進行針對性改進，最后完美完成與客戶的交付，客戶也對此此方案非常滿意。其核心改進方向如下：

　　強化爪牙結構與材料：采用不銹鋼嵌套結構，內嵌PEEK高分子工程塑料爪牙， 提升鎖緊強度以承受≥5 Bar壓力，同時有效避免管口刮傷。

　　優化密封系統：選用更耐壓的密封圈材料，重新設計密封圈截面形狀并精確計算壓縮量， 確保在5 Bar壓力下可靠密封，無泄漏。

　　增強鎖緊機構強度：增加關鍵受力部件的壁厚，優化鎖緊角度設計，增大接觸面積，確保在5 Bar壓力下鎖緊牢固，消除滑脫風險。

　　適配尾部法蘭接口：在G70P-D系列主體結構基礎上，將尾部原內螺紋流體孔直接改為凸緣管流體接口，滿足客戶直接連接軟管的需求，同時考慮緊湊空間限制進行適配設計。
