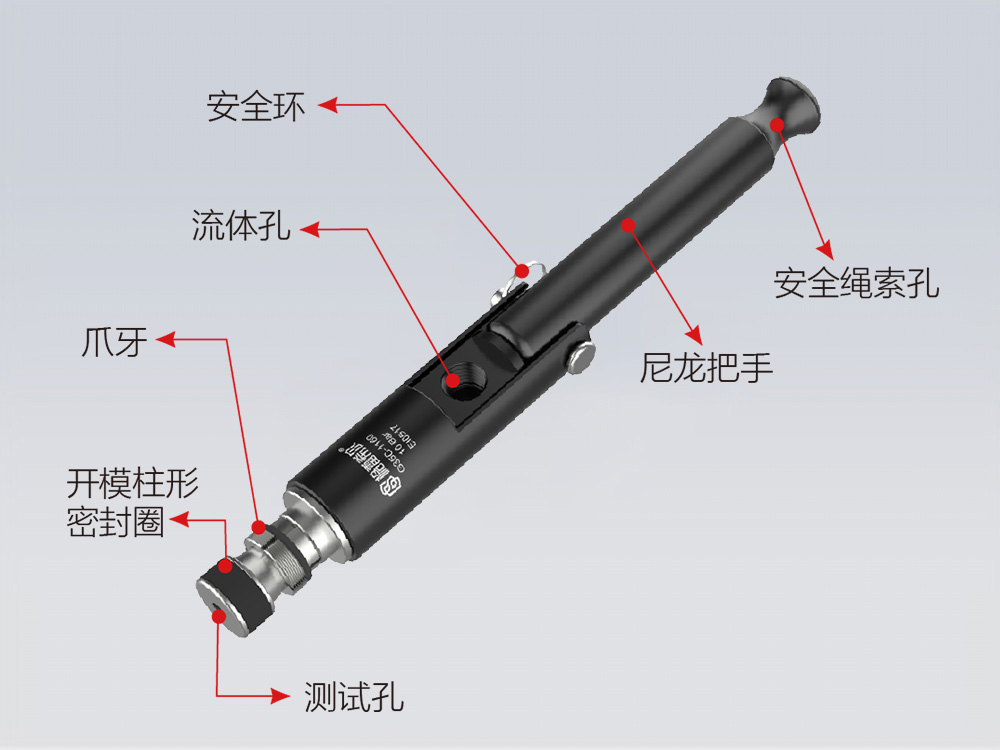

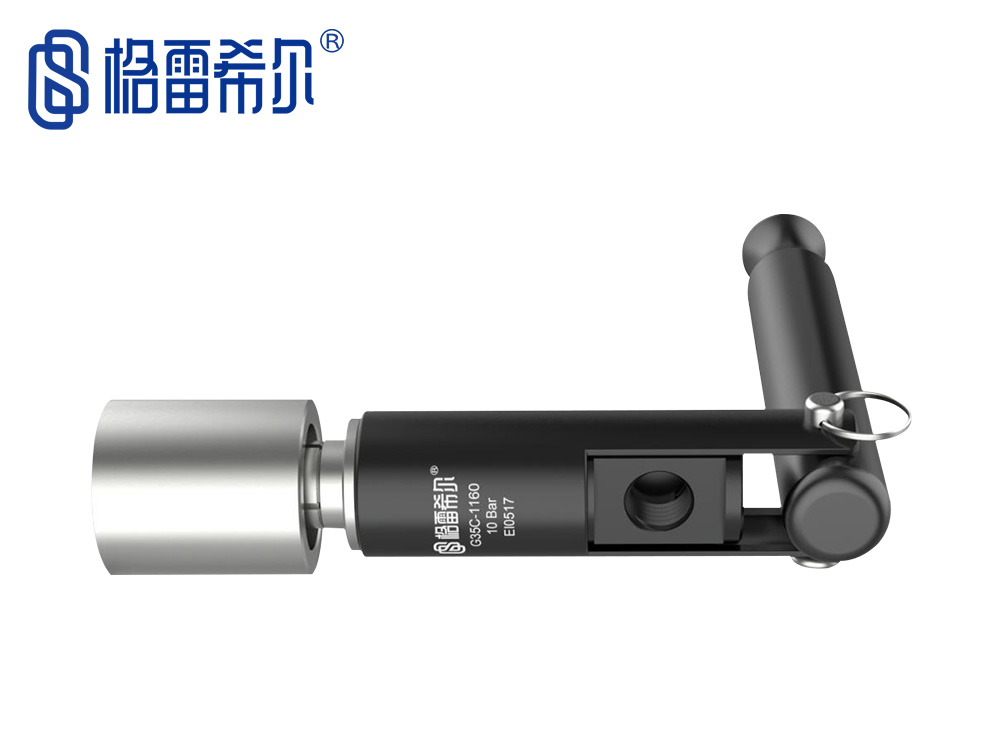

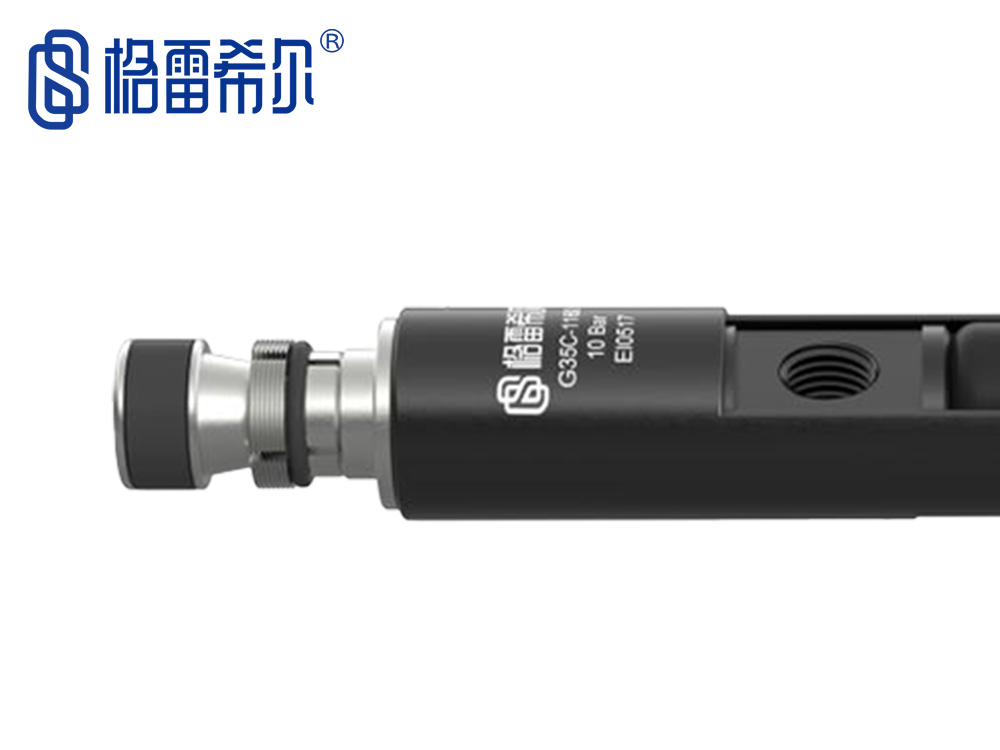

G35C系列結合了G25A寬范圍密封和G35高壓鎖緊卡爪兩者的特征，最終組合成G35C寬范圍密封測試接頭，具有產品體積小、密封范圍大等特點，適用于管內徑公差大的應用場景，如熱交換器、注塑管件等。

密封連接方案

Sealed Connection Scheme

	& 寬范圍中高壓密封連接
	& 適用尺寸大，一款產品可應對多個尺寸
	& 密封可靠使用壽命長
	& 體積小巧輕便，降低操作強度
	& 自帶鎖緊結構，提高測試時的安全性

產品特點

Product Features

規格與參數

Specifications and Parameters

& 操作壓力：從真空到10Bar
& 密封范圍：10mm~26mm
& 插入尺寸：0號主體15mm，1號主體30mm

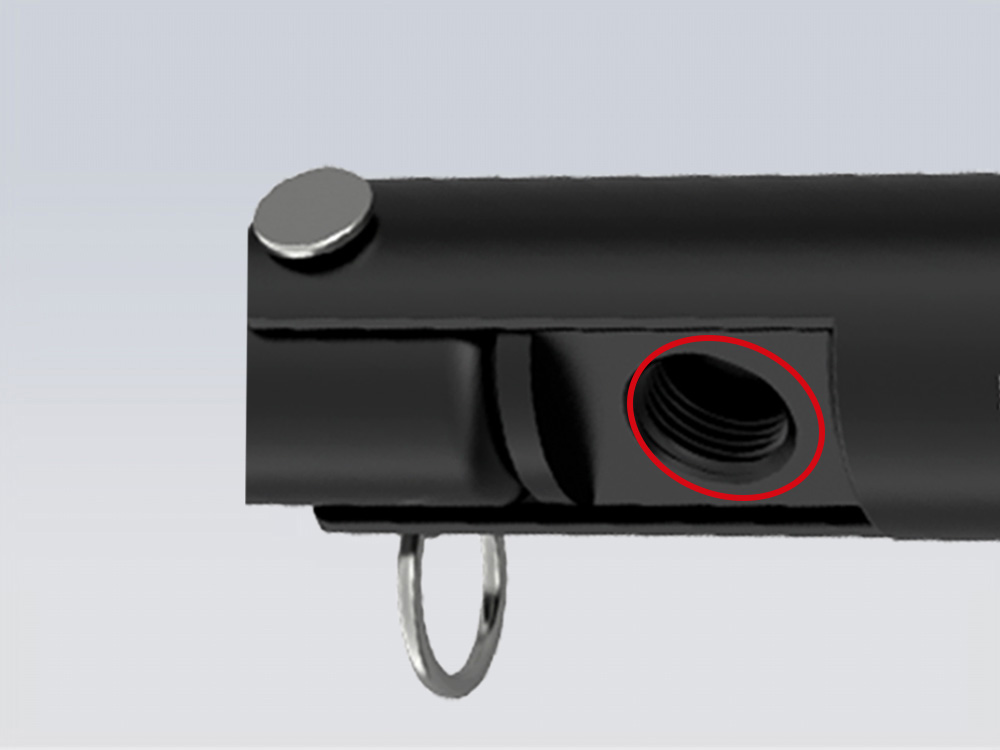

& 流量接口：G1/8螺紋孔
& 主體材料：鋁合金/不銹鋼/尼龍

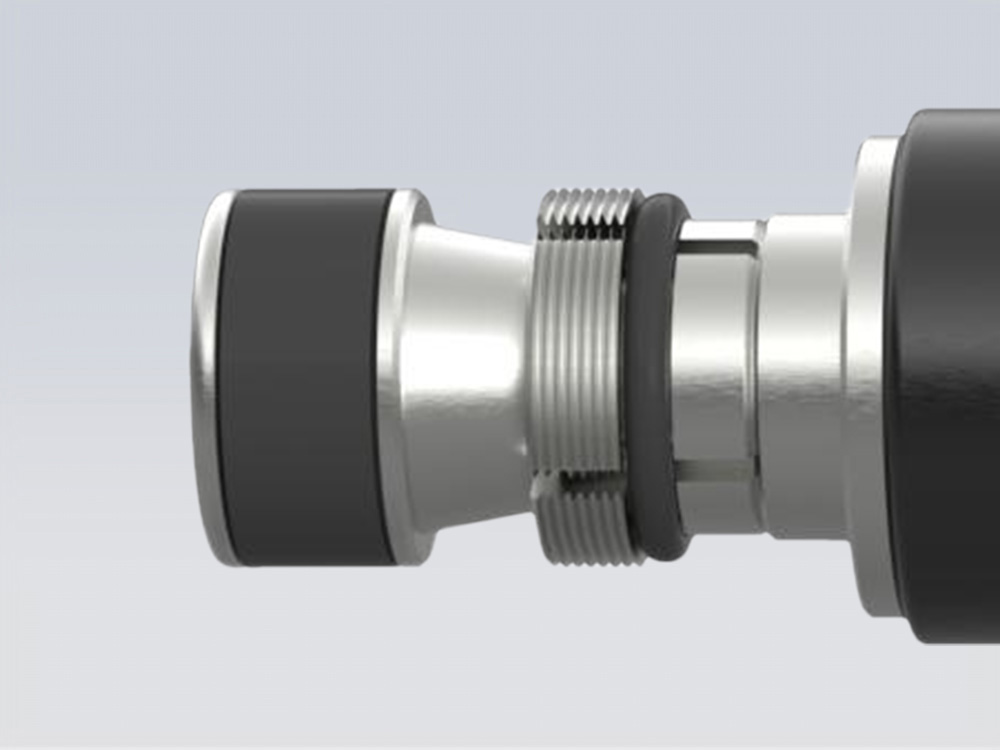

&主密封圈：氯丁橡膠
& 內密封圈：丁腈橡膠
& 操作溫度：-20℃至120℃

應用案例

Application Cases

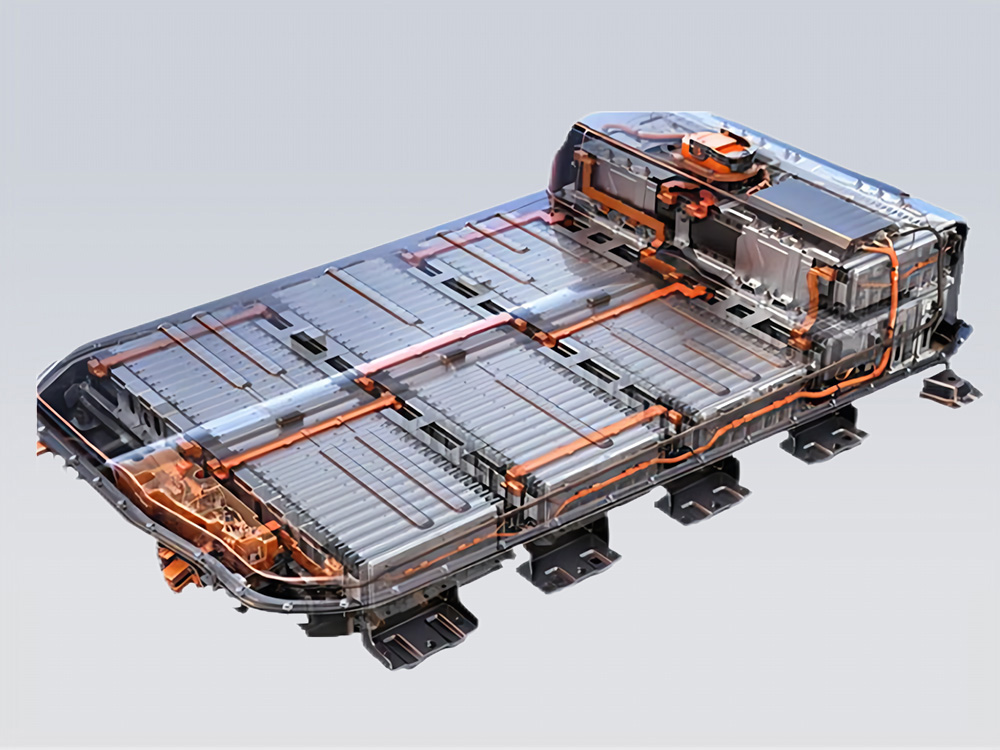

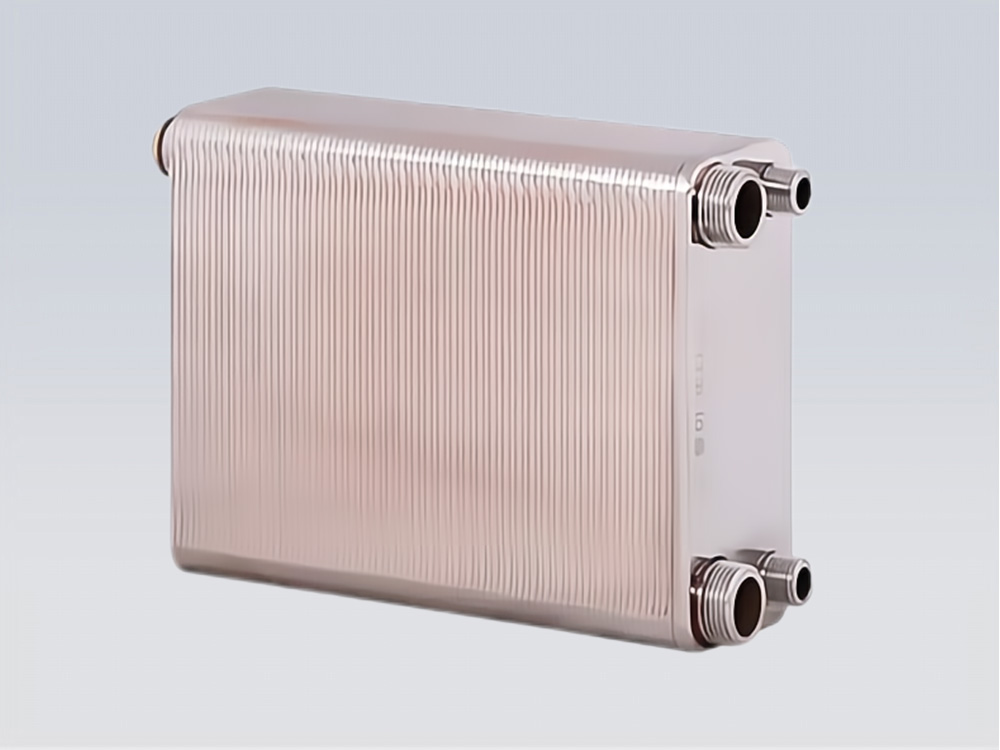

熱交換器	發動機冷卻水道測試	新能源行業

操作方式

Operating Mode

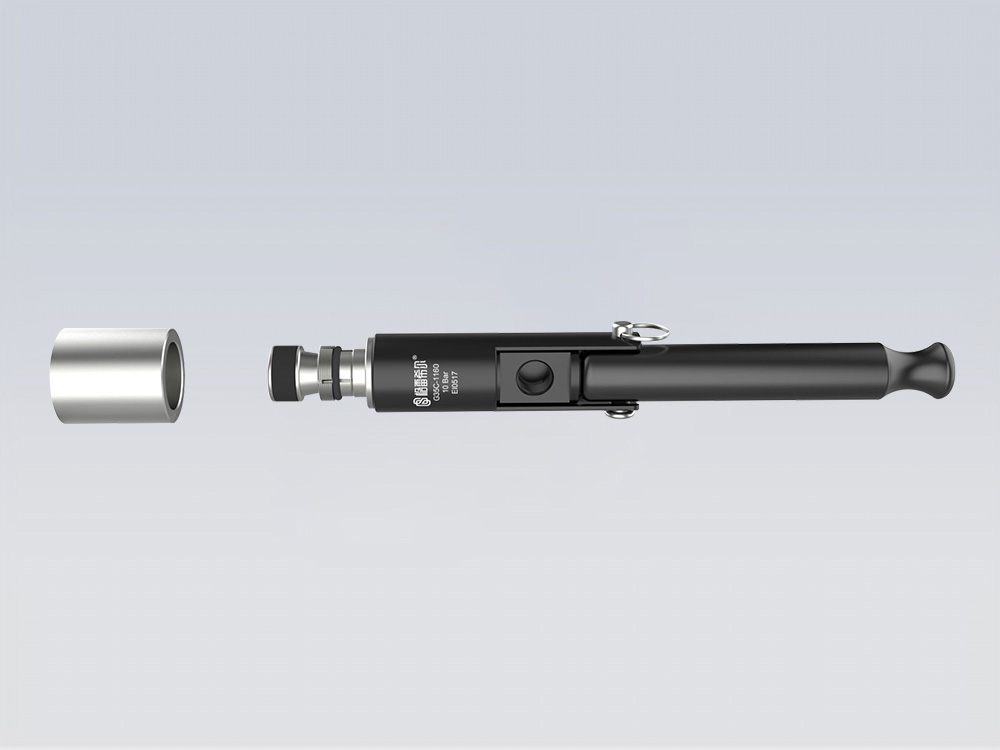

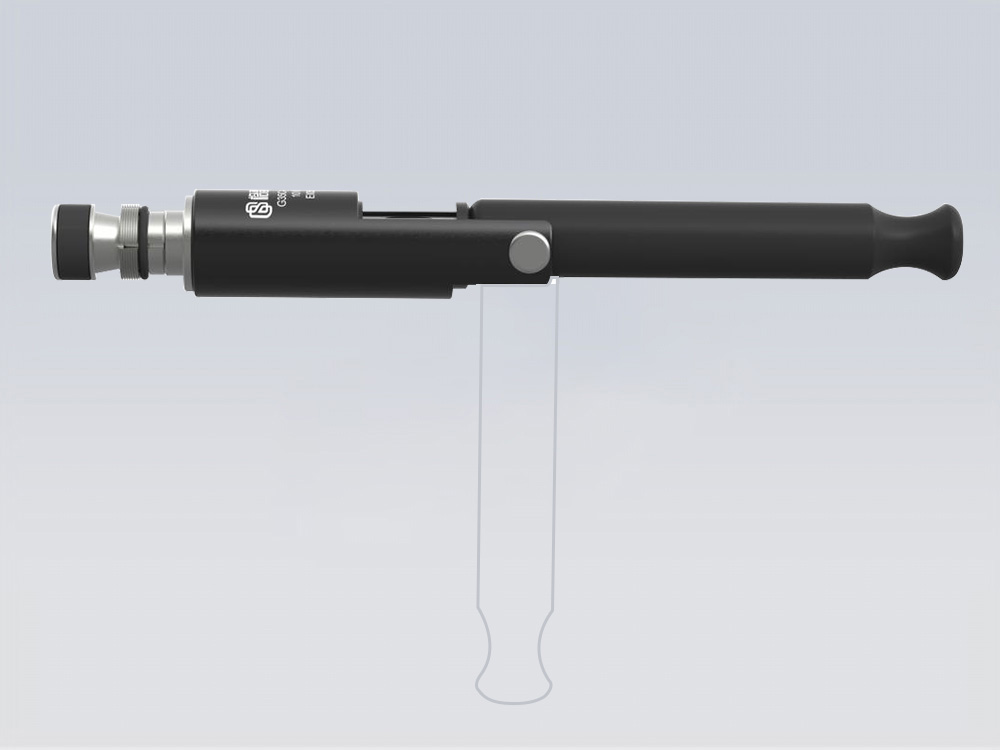

步驟1： 將密封測試接頭對準管件管件內部	步驟2： 將密封測試接頭插入管件內	步驟3： 扳動把手，此時測試件被連接器爪牙鎖緊，完成密封

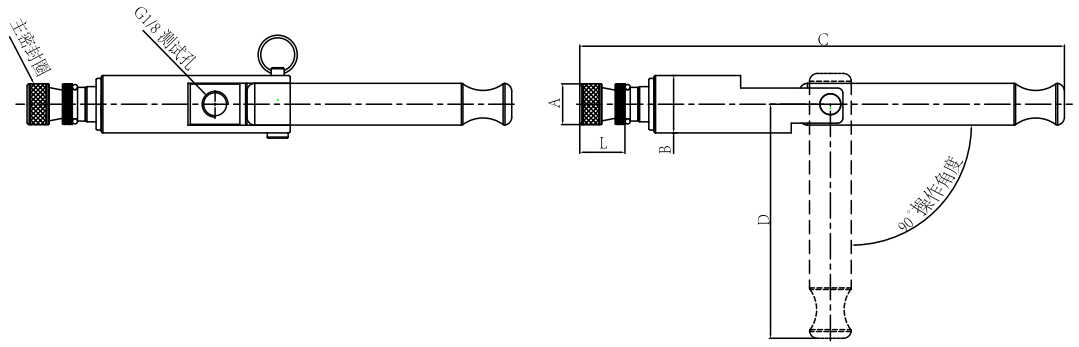

規格型號表

Specification and Model Table

格雷希爾G35C系列密封測試接頭憑借無泄漏、寬范圍、耐中高壓等應用特點，使得其廣泛應用于新能源氣密測試、發動機整機泄漏測試等領域。
