密封方式：外卡式
密封范圍：10.4mm-38.5mm
產品分類：異形管密封測試接頭
產品描述：G90R-NW系列與G90L-NW系列都是針對汽車工業VDA標準管口快速密封的一款接頭，兩款接頭的···

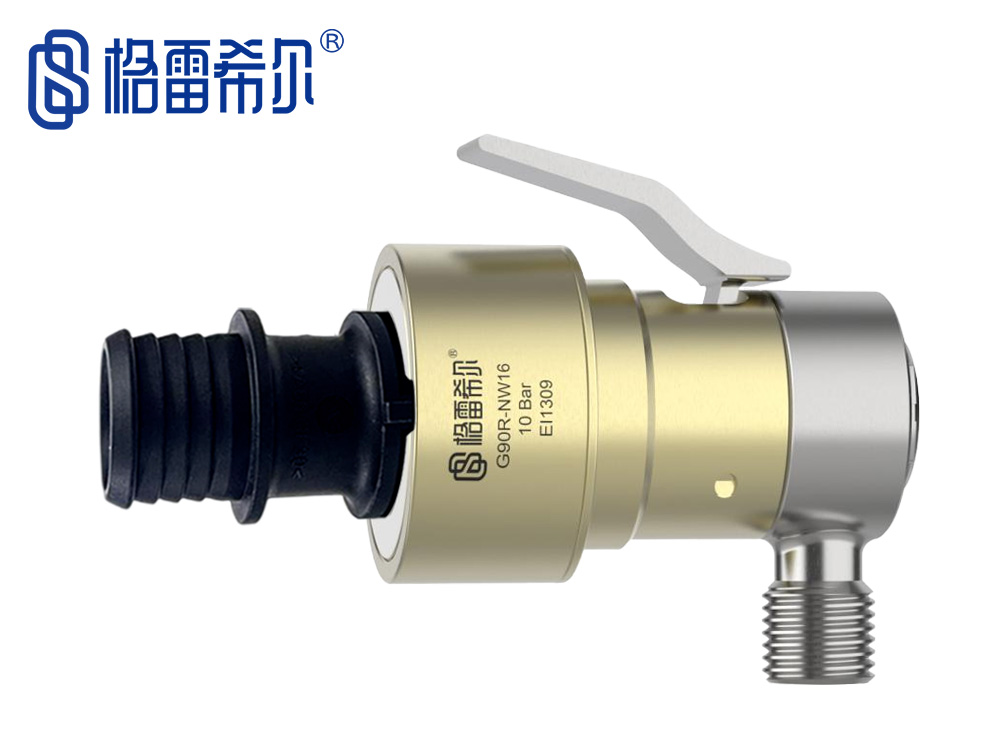

G90R-NW系列密封測試接頭，適用于VDA-NW冷卻水管接口的快速連接與斷開，尾部的L型流量孔可以360度旋轉，使流量輸入管免去纏繞的煩惱，可滿足一些狹窄空間的應用。
密封連接方案
Sealed Connection Scheme
|
|

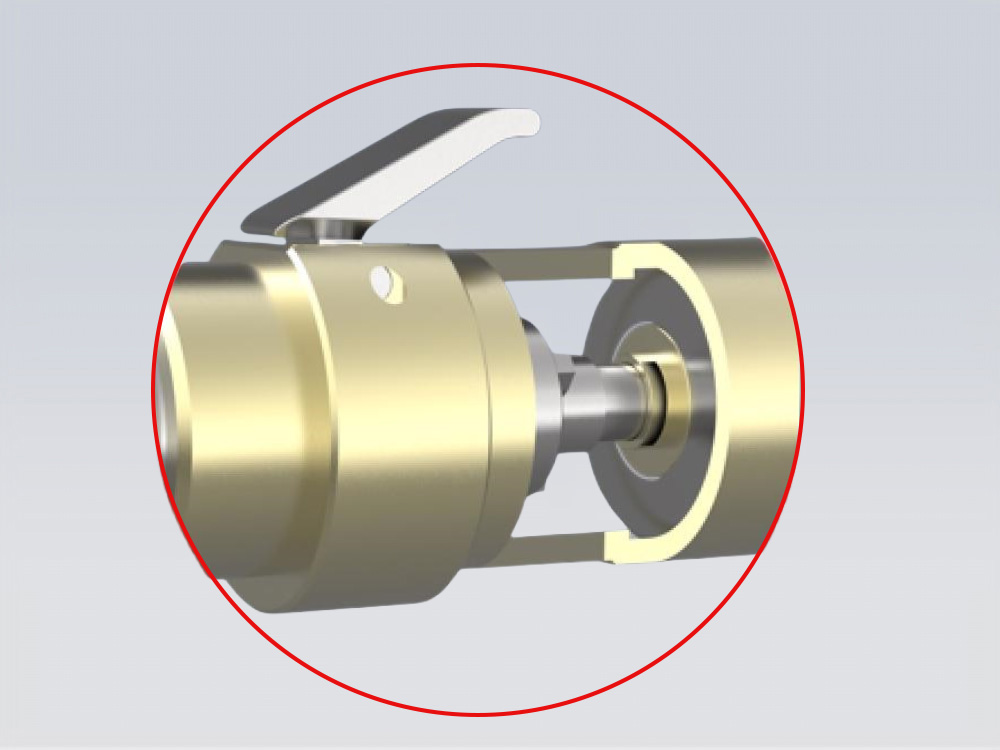

& 卡槽式密封連接 |
| & 改善工作效率，降低生產成本 | |
| & 無密封圈，沒有耗材 | |

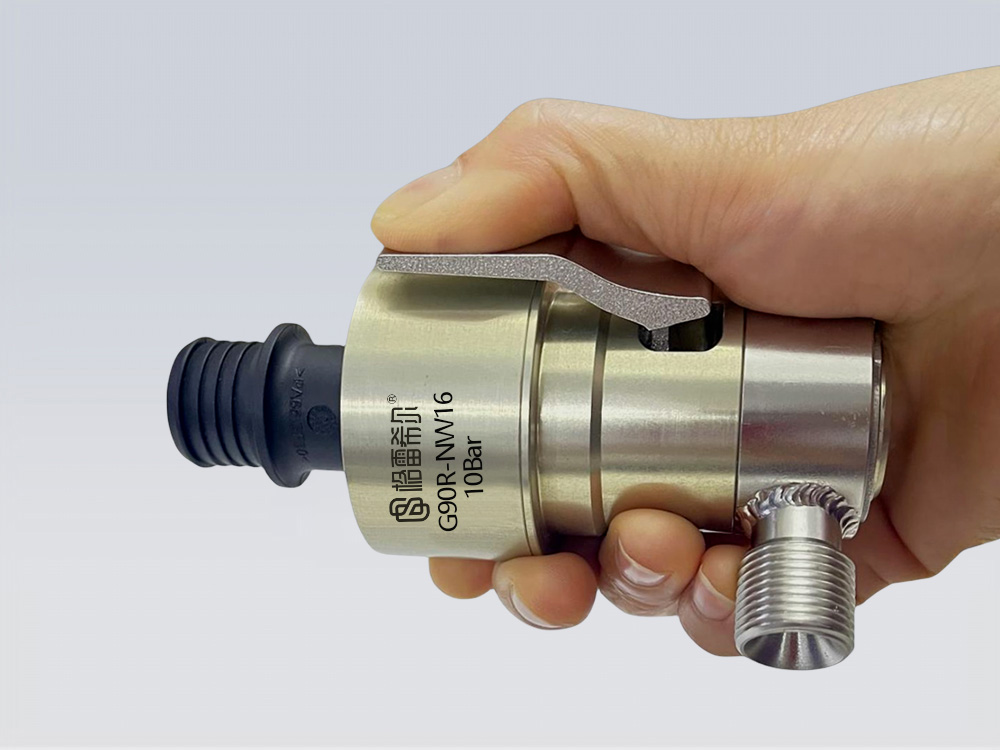

| & 壓桿式操作，減輕操作強度 | |
| & 航空級鋁合金材質，輕便堅固 | |
| & 泄漏點少，密封等級高 |

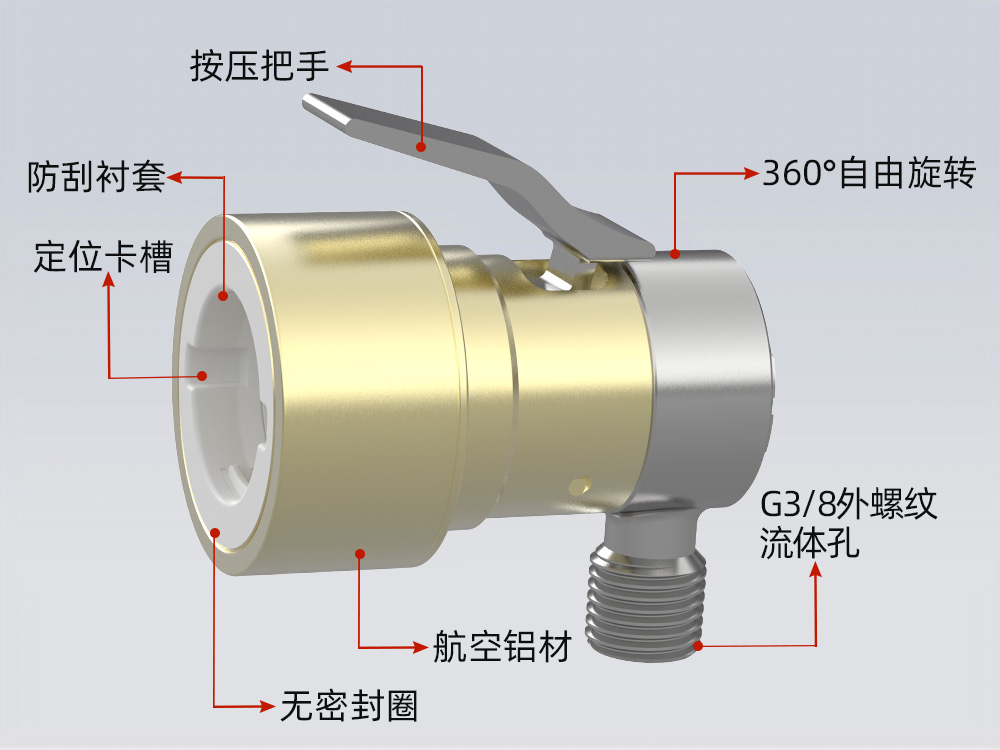

產品特點
Product Features
|
|
|
|
|
|
L型流體孔： 尾部可360°旋轉，避免流量輸入管的纏繞問題 |
內置截至閥： 內部設有截止閥（可選），保證測試時的氣密性和安全性 |
無密封圈設計：
利用VDA接口內部的密封圈擠壓形成密封，維護0成本 |
適用于NW接口： 適用于VDA-NW規格接口的快速無損密封連接 |
規格與參數
Specifications and Parameters
| & 操作壓力：從真空到10Bar |
|
| & 密封范圍：10.4mm-38.5mm | |
| & 流量接口：G3/8" | |
| & 主體材料：航空級鋁合金 | |
| & 操作溫度：-20℃至120℃ |
操作方式
Operating Mode
|
|
|
|

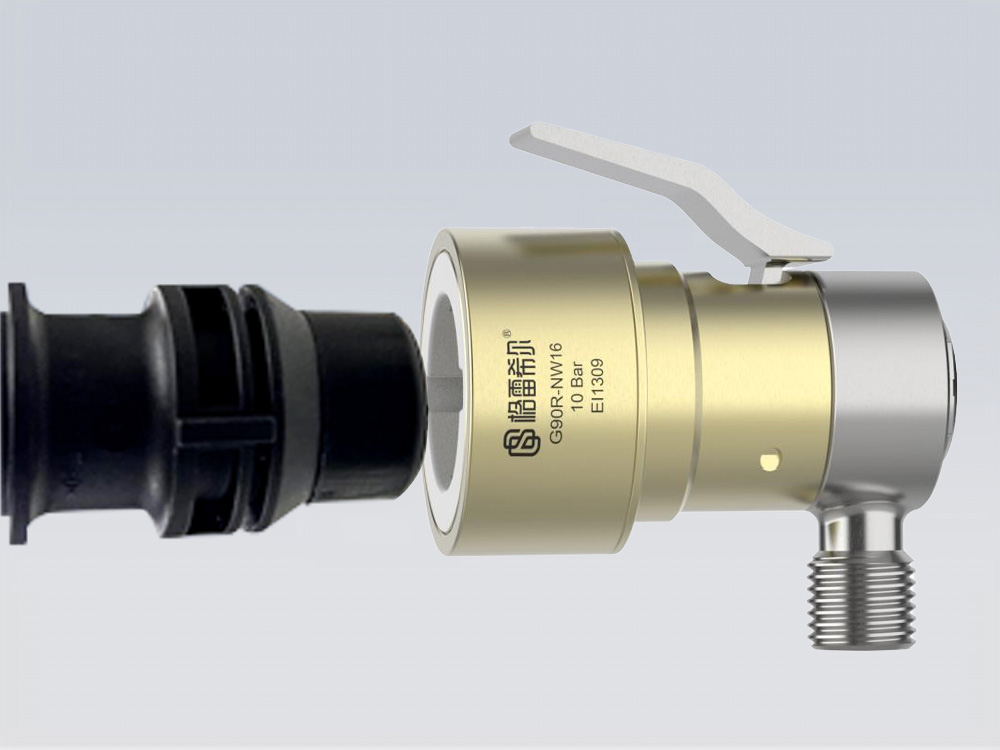

步驟1： 將密封測試接頭對準VDA接口方向插入形成密封連接 |
步驟2：
測試完成后按壓手柄即可輕松拔出密封測試接頭 |

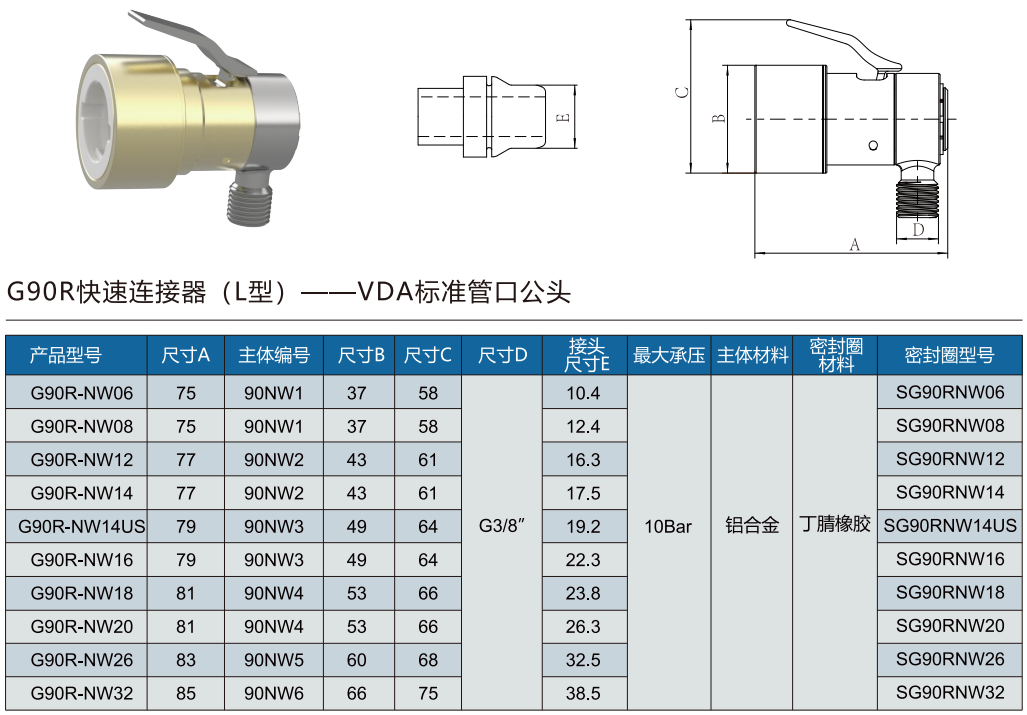

規格型號表
Specification and Model Table
格雷希爾GripSeal密封測試接頭，深入多行業、領域應用，進行研發設計，積累了許多密封連接解決方案的經驗。根據市場需求的判斷，制定了上千種標準品快速接頭的規格型號，大部分現貨供應。產品主要有螺紋密封接頭、冷卻水管密封接頭、直管密封測試接頭、氣瓶充裝接頭、新能源汽車測試接頭等。堅持做好每一個快速連接器， 成就客戶測試效率的快速提升。 還能根據客戶實際應用場景，非標定制密封方案。解決行業密封難題，提高生產效率。
【相關產品】：G90L-NW系列，G90S-NW系列，G70-NW系列
