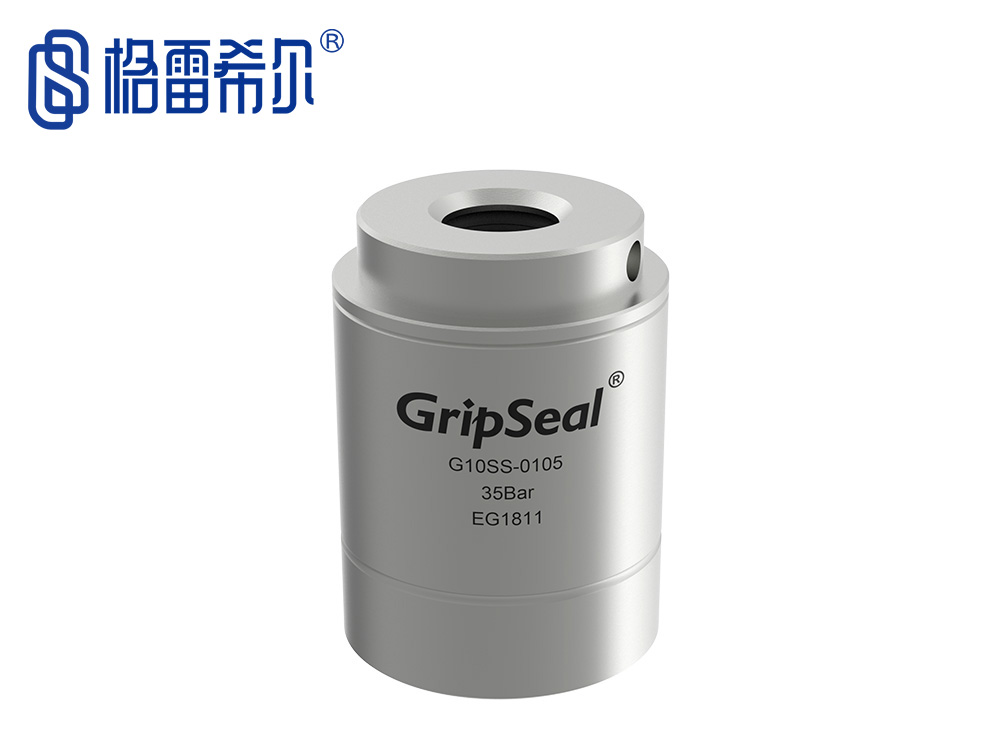

自動化集成密封接頭

G10SS系列密封測試接頭

密封方式：

密封范圍：

產品分類：自動化集成密封接頭

產品描述：G10SS系列格雷希爾GripSeal自動化快速密封連接器，通過氣動壓力實現自動化連接和斷開，···

淘寶訂購

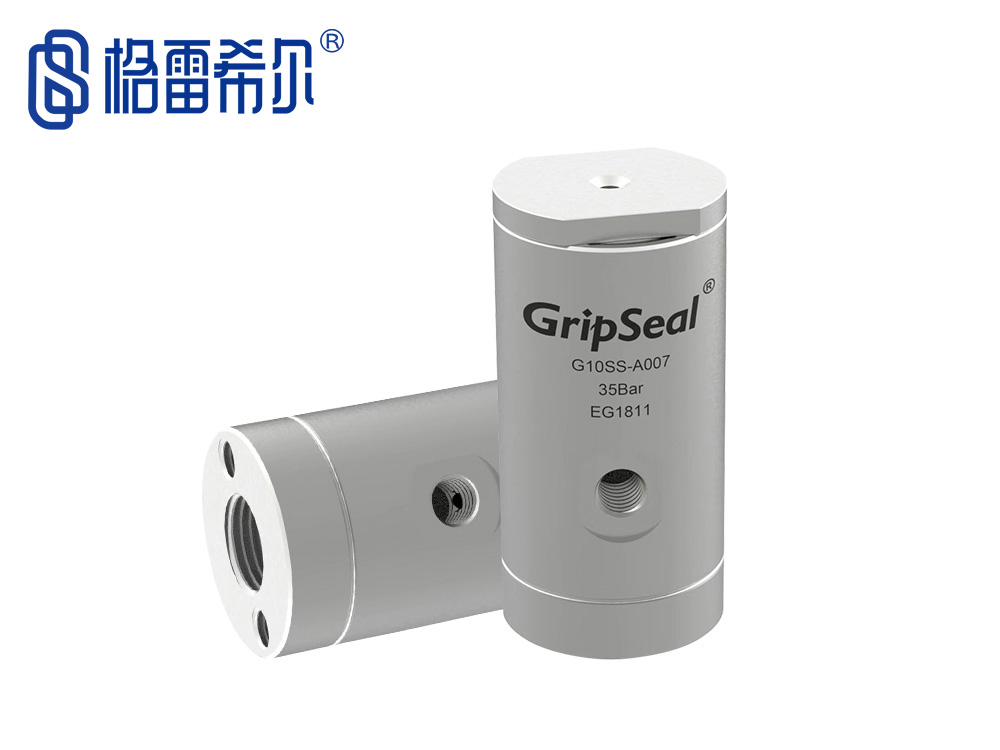

　G10SS系列格雷希爾GripSeal自動化快速密封連接器，通過氣動壓力實現自動化連接和斷開，非常適合高產量自動化生產測試。主體采用SS316食品級不銹鋼材質，且具有良好的耐熱性和耐壓性和耐腐蝕性，適用于各種工業環境，如：制藥行業、醫療耗材行業、食品加工行業等。

密封連接方案

Sealed Connection Scheme

格雷希爾

	& 通過氣壓來推動內置活塞擠壓密封圈實現脹緊密封
	& 自動化操作效率更高，測試結果更穩定，最大化提升產能
	& 具有耐腐蝕性、耐高溫性和耐磨性能，
	& 確保其在惡劣環境下的穩定性和耐用性
	& 特殊的密封結構確保測試的安全性和可靠性。
	& 多種密封圈材料可供選擇，且日常維護簡單便捷
	& 密封圈夾緊接觸，對測試件表面不會有任何損傷
	& 可靈活定制如：更大的外徑尺寸/前端延長/更短的密封長度等

規格與參數

Specifications and parameters


& 操作壓力：從真空到35Bar
& 密封范圍：0.8mm~13mm
& 插入尺寸：4.5mm~15mm
& 流量接口：G1/8螺紋孔
& 主體材料：SS316不銹鋼
& 主密封圈：氯丁橡膠/硅橡膠/丁腈橡膠
& 驅動壓力：4-6Bar
& 操作溫度：-20℃至120℃

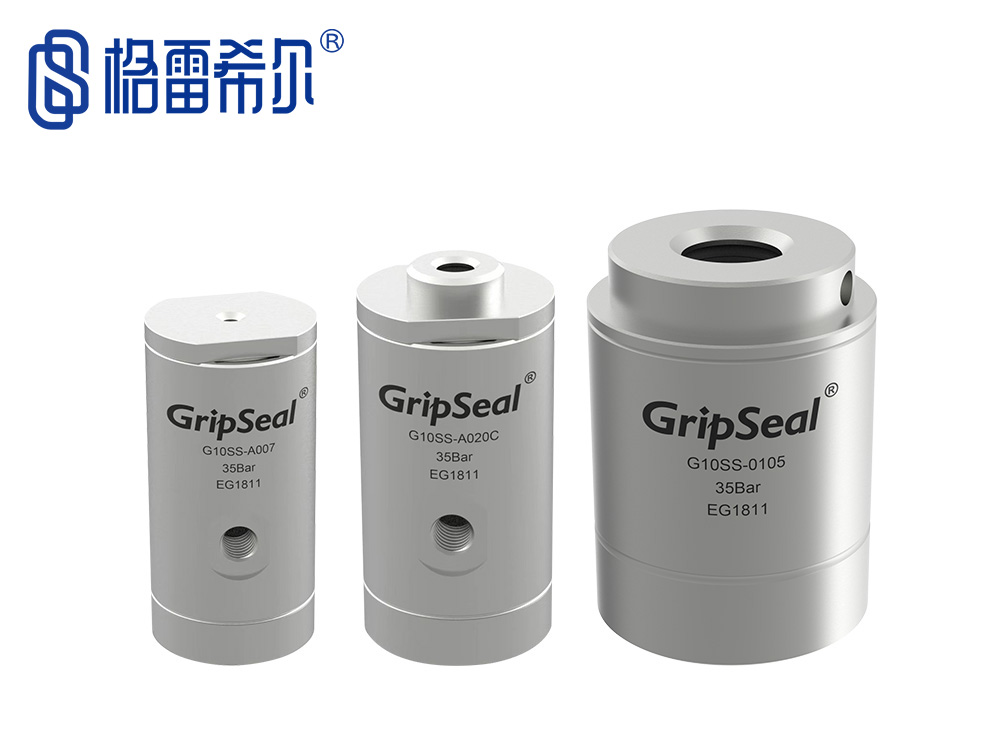

部分主體展示

Partial main display

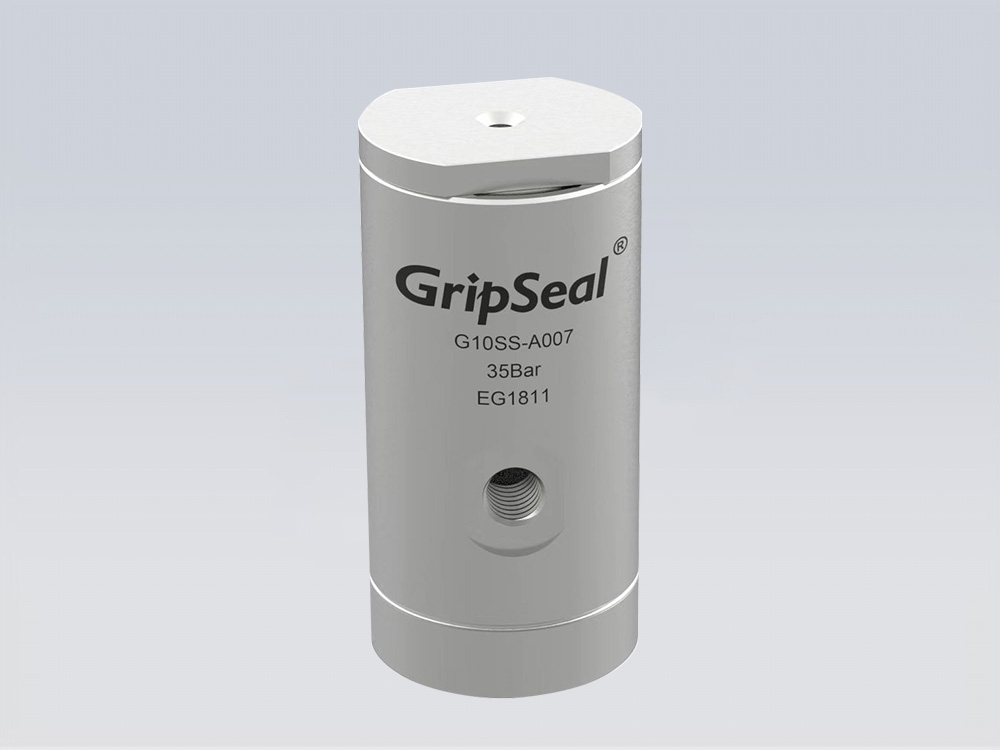

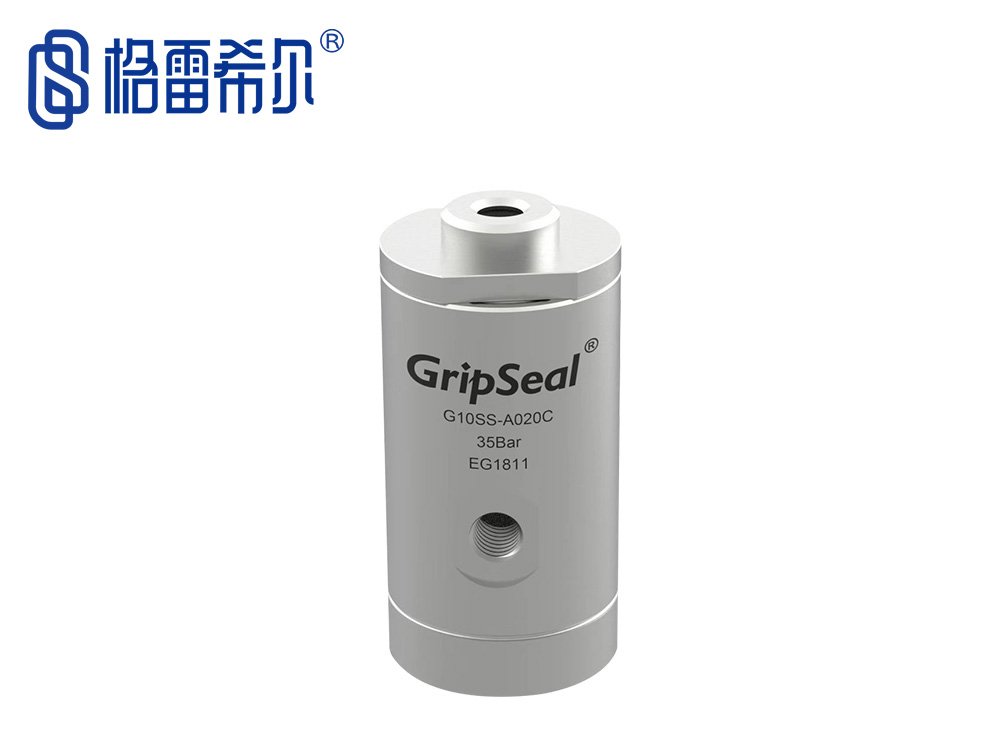

產品型號：G10SS-A系列

驅動方向：側面90度彎頭

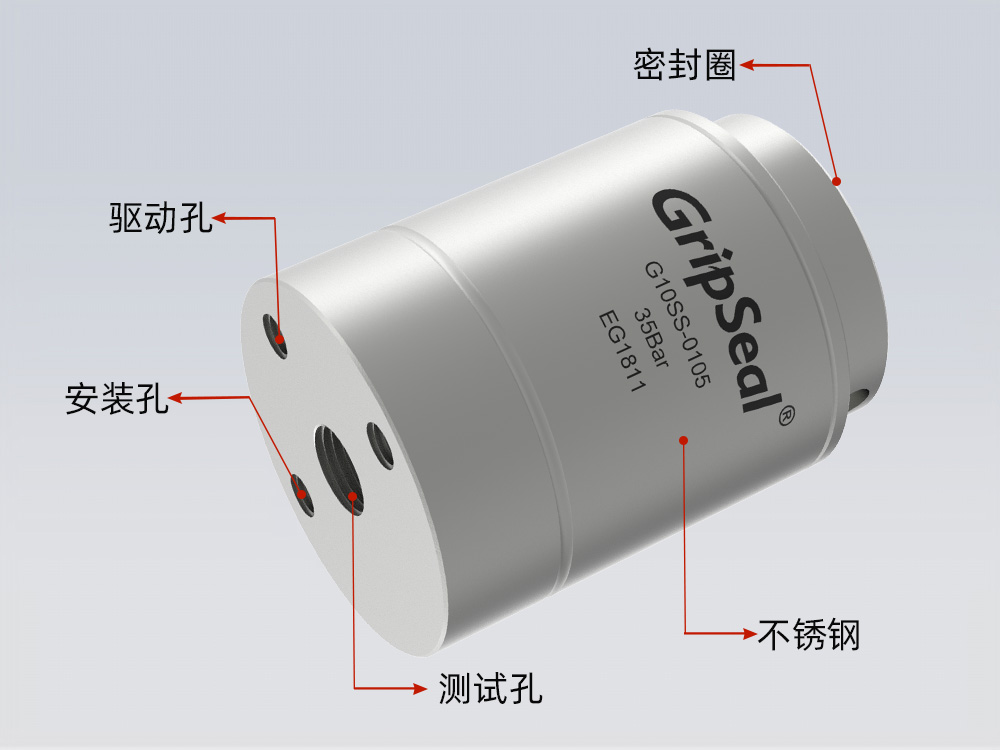

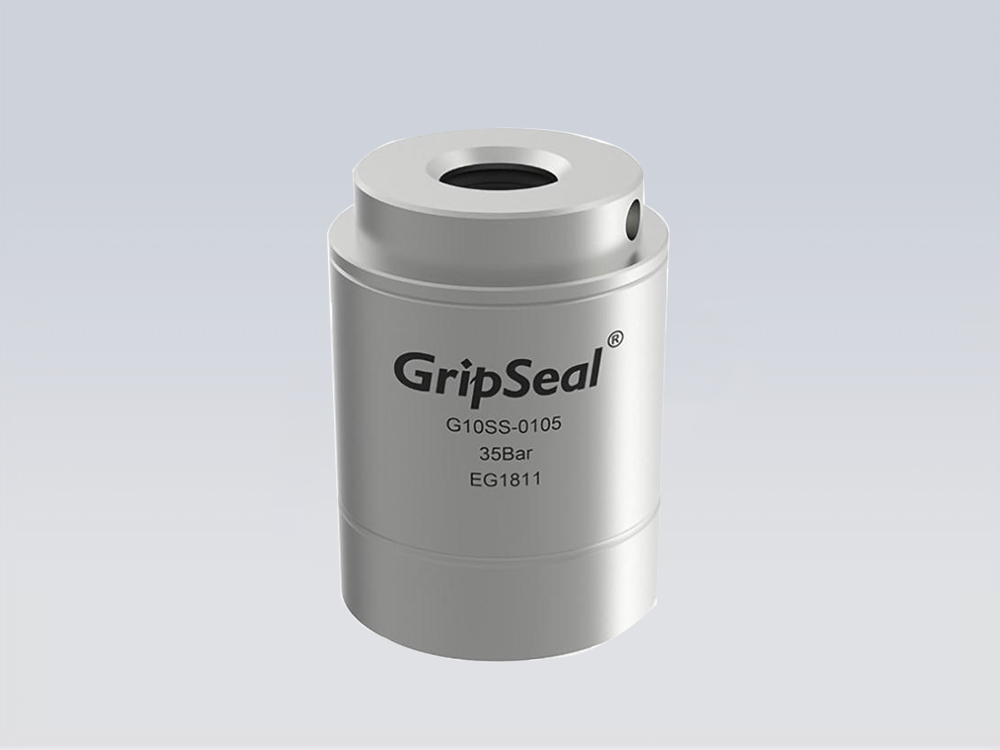

產品型號：G10SS-0系列

驅動方向：接頭尾部直通

規格型號表

Specification and Model Table

格雷希爾

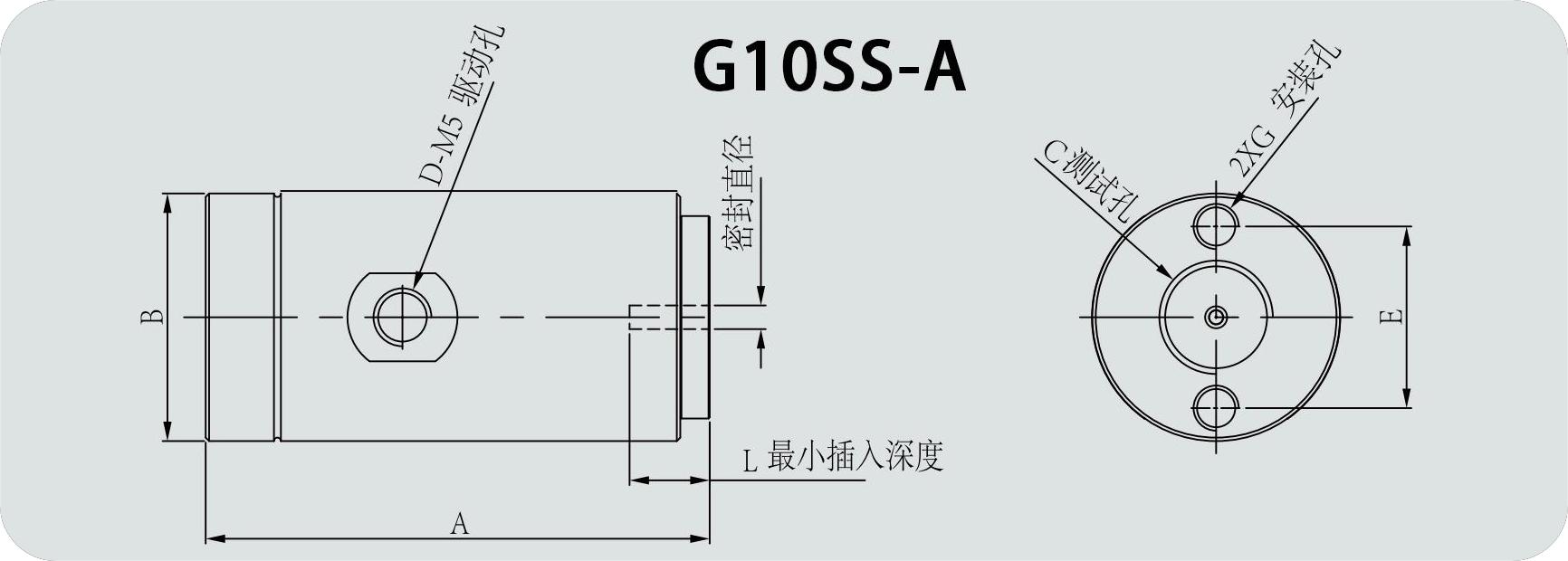

G10SS-A系列結構圖

產品型號	密封直徑	尺寸A	尺寸B	尺寸C	尺寸D	尺寸E	尺寸F	尺寸G	尺寸L	密封圈型號
G10SS-A007	0.8-1.3mm	43.5mm	21.4mm	G 1/8	M5	15.7mm	N/A	M4	4.5mm	SG10A007
G10SS-A013	1.3-2.0mm									SG10A013
G10SS-A020	2.0-3.3mm									SG10A020
G10SS-A007C	0.8-1.3mm								6.1mm	SG10A070C
G10SS-A013C	1.3-2.0mm									SG10A013C
G10SS-A020C	2.0-3.3mm									SG10A020C

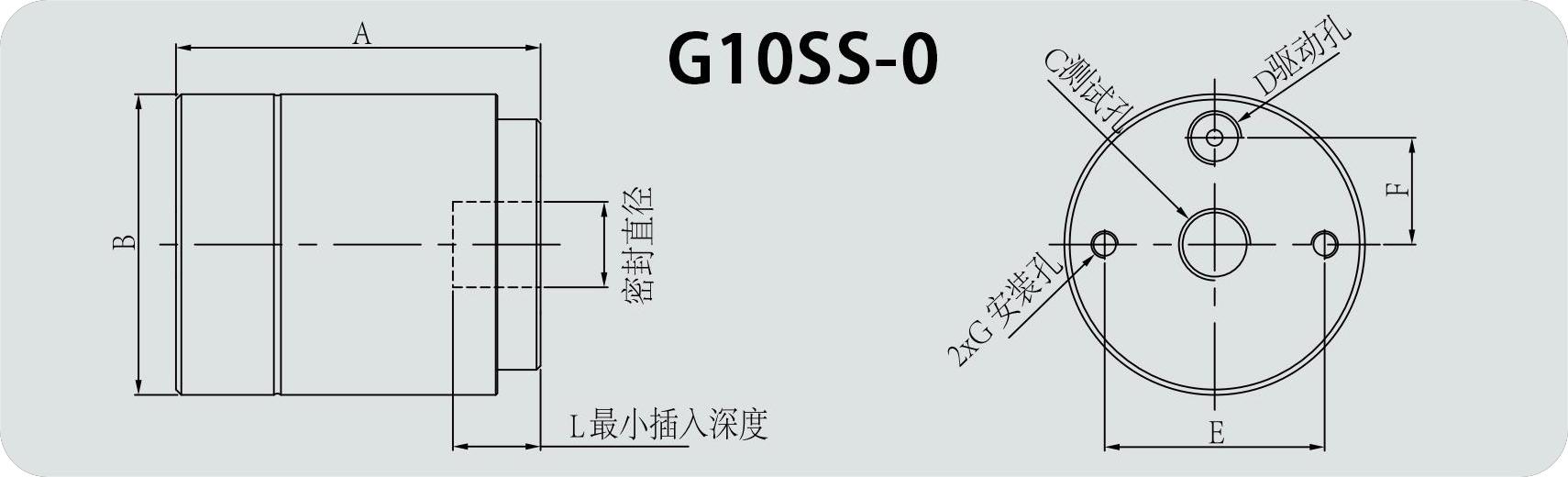

G10SS-0系列結構圖

產品型號	密封直徑	尺寸A	尺寸B	尺寸C	尺寸D	尺寸E	尺寸F	尺寸G	尺寸L	密封圈型號
G10SS-0007D	0.8-1.3	51.4mm	37.9mm	G1/8	M5	27.6mm	13.8mm	M5	15mm	SG100007D
G10SS-0013D	1.3-2.0									SG100013D
G10SS-0020D	2.0-3.3									SG100020D
G10SS-0025	2.5-4.5									SG100025
G10SS-0045	4.5-6.5									SG100045
G10SS-0065	6.5-8.5									SG100065
G10SS-0075	7.5-9.5									SG100075
G10SS-0085	8.5-10.5									SG100085
G10SS-0095	9.5-11.5									SG100095
G10SS-0105	11.5-13.0									SG100105

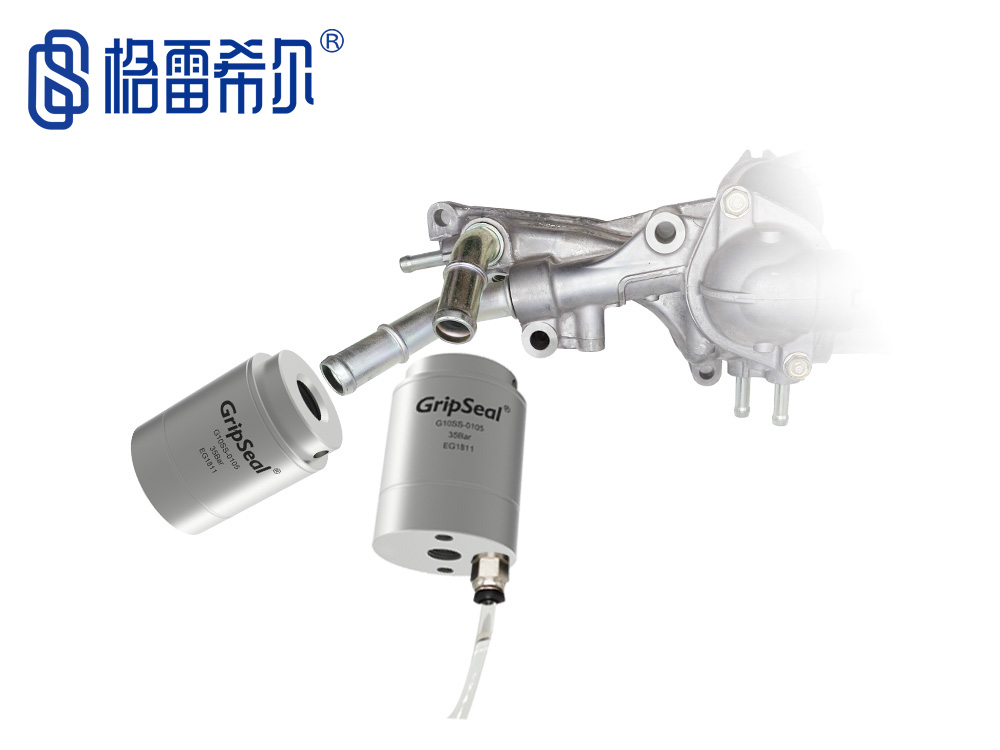

G10SS系列自動化氣動不銹鋼快速密封連接器廣泛應用于氣體傳輸、工業自動化、氣動控制系統等領域，特別適用于需要頻繁連接和拆卸氣體管道的場合。它提高了工作效率、降低了操作風險，并且確保了氣體系統的可靠性和安全性。

【相關產品】：G10 系列、G10D系列，G10Pro，G15系列，G15K系列，G15Pro

【本文標簽】：自動化密封測試接頭，不銹鋼密封測試接頭，醫用測試接頭、食品級測試接頭

【本文編輯】：億控科技（湖北）
